變壓器內部過熱是引發絕緣老化和突發性故障的首要原因，尤其是繞組熱點溫度一旦超出限值，絕緣紙壽命將呈指數級衰減。油浸式變壓器內部為高壓、高磁場、密封油箱環境，傳統的測溫方式難以直接觸及繞組真實熱點。熒光光纖測溫技術以無源、純光學、耐油耐壓的獨特性能，成為變壓器內部溫度感知的突破性手段。

一、油浸式變壓器測溫的現實困境

• 頂層油溫不能等效繞組熱點：油溫反映的是整體熱平衡，滯后于繞組內部溫度變化，無法捕捉瞬態熱點。

• 熱模擬保護模型存在偏差：根據負載電流和油溫計算的熱點溫度依賴經驗?zāi)Ｐ?，長期運行后難以準確反映真實老化狀態。

• 傳統電類傳感器無法埋入繞組：熱電偶、熱電阻含金屬導線，無法在高電場、高油壓環境中長期安全使用，絕緣風險和局部放電隱患高。

• 紅外在線監測受限：油箱壁阻擋，無法直接測量內部繞組溫度，僅能觀察箱體表面溫度，靈敏度嚴重不足。

熒光光纖測溫使得在繞組線餅間直接埋入傳感器成為可能，從根本上解決了“真實熱點在哪里”的監測難題。

二、熒光光纖測溫的適配性原理

熒光光纖測溫的傳感器是微米級稀土熒光物質涂覆或封裝而成的探頭，受特定波長光激發后，熒光余輝衰減時間常數與溫度呈單值函數關系。信號通過純石英光纖傳輸，探頭和光纖均為絕緣介質，不含任何金屬。

• 本質絕緣：光纖和探頭耐壓等級極高，直接埋入繞組不會引入電位，不改變變壓器內部電場分布。

• 完全抗電磁干擾：光信號不受漏磁、大電流磁場影響，數據穩定無跳變。

• 耐高溫與耐油：探頭與光纖護套可選用聚酰亞胺或特氟龍材料，長期耐受變壓器油浸泡及150℃以上溫度。

• 長期免校準：熒光壽命測溫原理不依賴光強，不受光纖彎曲、光源衰減影響，安裝后無需定期標定。

三、在油浸式變壓器中的典型應用位置

一套完整的變壓器熒光光纖測溫系統由內置于繞組中的微型探頭、耐油光纖、箱壁貫穿法蘭以及外部解調單元組成，可同時監測多個熱點區域。

• 繞組熱點直接監測：利用繞組線餅間的墊塊間隙，將熒光光纖測溫探頭直接貼合在導線絕緣表面，實時采集線餅的真實溫度，精準反映繞組熱點。

• 鐵芯多點測溫：在鐵芯接縫、夾件部位埋入探頭，監測鐵芯過熱、多點接地等異常。

• 引線連接處溫度監測：在套管尾部連接處或引線焊接點布置探頭，發現接觸不良導致的局部發熱。

• 油隙溫度分布：沿繞組高度方向布置多個測點，獲取垂直油流溫升梯度，為冷卻系統優化提供依據。

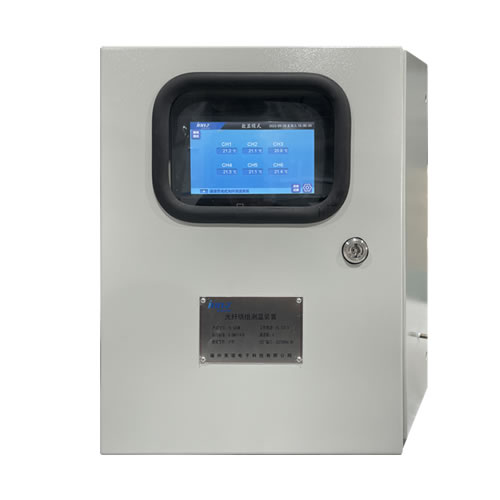

光纖從內部探頭引出后，匯至變壓器油箱壁的專用密封法蘭，實現油箱內外的物理隔離，再連接至就地的解調儀或匯控柜內的測溫單元。

四、帶來的核心價值提升

• 直接讀取繞組熱點溫度：不再依賴模型推算，每一時刻的熱點溫度都為真實測量值，可參與負荷動態控制，真正實現動態增容和安全過載管理。

• 絕緣無顧慮：探頭與光纖均為純介質，經耐壓試驗驗證，長期浸泡在油中不會引發局放或擊穿，不降低變壓器的絕緣水平。

• 抗振、抗沖擊：傳感器結構簡單，無活動部件，可耐受變壓器運行中的振動、短路沖擊和油流涌動。

• 與變壓器同壽命運行：無電子元件、無老化漂移，設計壽命超過30年，一次安裝無需停電更換。

五、安裝與工程改造要點

• 探頭固定方式：通常在繞組干燥浸油前預埋，也可利用檢修窗口通過專用夾具貼合在導線或墊塊上，必須保證測溫點與被測部位緊密接觸。

• 光纖防護與走線：箱內光纖需套入耐油編織管或波紋管，沿器身結構件綁扎固定，保持合理的彎曲半徑，避免油流沖擊晃動。

• 箱壁法蘭密封：采用專用的多芯光纖貫穿法蘭，承受全真空和正壓試驗，確保油箱密封完整性。

• 解調儀配置：根據測點數量選擇對應通道數的解調儀，輸出需支持4-20mA、RS485或IEC 61850，接入變壓器在線監測系統或冷卻器控制系統。

六、應用實例

某220kV變電站一臺150MVA主變壓器投運后，油色譜監測總烴有緩慢增長趨勢。利用年度檢修窗口，在A、B、C三相低壓繞組中部及上部線餅間各埋入2支熒光光纖探頭，共6個測點。系統投運后，發現C相上部繞組在夏季高峰負荷時段溫度較其他兩相同位置高出約15K，且溫升速率異常。經排查，確認該處油道存在局部堵塞，冷卻效率不足。通過調整冷卻系統運行方式并加強監控，有效延緩了絕緣老化速度，避免了突發故障。

變壓器內部溫度直接感知技術的成熟，讓運行人員從“估算保護”跨越到“實測控制”，熒光光纖測溫正在成為新一代智能變壓器的標準配置，為全生命周期健康管理提供最關鍵的底層數據。
